散熱風扇風量是指風扇每分鐘送出或吸入的空氣總體積。風扇產品經常使用的風量單位是CFM，即為每分鐘立方英尺(Cubic Feet per Minute)。
在材質相同、散熱原理相同的情況下，風量是衡量散熱能力的最重要的指標。簡單來說，風量越大的風扇其散熱能力也越高。這是因為空氣的熱容量是一定的，更大的風量，也就是單位時間內更多的空氣能帶走更多的熱量。
散熱風扇的風壓又稱為靜壓 (static pressure)，指風扇在進氣端與吹出端的氣壓差異，通常使用單位為公厘水柱高 (mmH2O) 或是英寸水柱高 (inchH2O)。

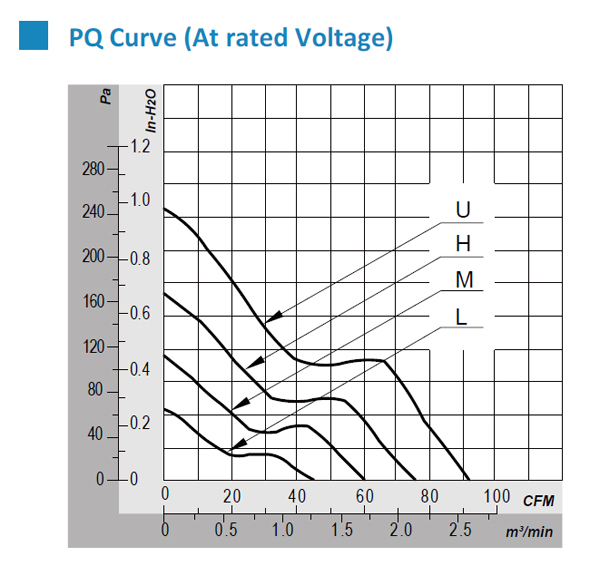

對于散熱風扇的風壓風量規格與特性測試，主要是依循美國Air Movement and Control Association (AMCA) 編號 210-85之“Laboratory Method of Testing Fans for Rating”測試規范進行。而其量得的特性曲線，即是一般通稱的PQ曲線。(如下圖所示)
PQ 曲線，一般常以3個物理值來描述它：
(1) Pmax：當風量為 0 時，在某密閉空間的固定容積狀態下，該風扇的最大靜壓值。
(2) Qmax：當風扇入口與出口二端壓力差為 0 時的流量，即為該風扇的最大流量。
(3) PQ值：為風扇入口與出口二端壓力差與當時狀態下流量Q的對應值。
散熱風扇的尺寸一旦決定，對應每一個電壓或轉速，在不同的風流量之下，量測其壓力值，即可繪出一條如上圖的PQ曲線，而此曲線可用來描述風扇的特性，因此稱為風扇特性曲線。
